LabVIEW 中 XY 图实时显示多曲线

LabVIEW 动态更新数据图

最近组里同学叫我帮忙编个实时显示多条曲线的 LabVIEW 程序,用来观察光谱随时间的变化。以前写过类似程序,本以为胸有成竹,没想到真到用时又忘了具体实现方法,还得去找以前收藏的笔记。这次就把笔记再总结一下分享出来,以备不时之需。

下面的方法主要参考前辈的文章,LabVIEW 中 XY 图曲线显示方法心得,照猫画虎也来一个。

单曲线显示

LabVIEW 中的 XY 图专门用于表示 Y 值随 X 值的变化规律,用于单曲线显示时有以下两种方法:

  1. 先将单个点的 X、Y 坐标捆绑成簇,再组成数组送给 XY 图;
  2. X、Y 轴数据先输出为一维数组,再捆绑为簇送给 XY 图。

XY 图单曲显示

多曲线显示

对于两条曲线显示,有多种方法:

  • 方法一:将两条曲线的坐标数据分别捆绑为簇,再组成数组送给 XY 图(和单曲线显示方法一类似);
  • 方法二:各曲线 X、Y 轴坐标输出为一维数组,分别捆绑为簇之后,再创建簇数组送给 XY 图(和单曲线显示方法一类似);
  • 方法三:各曲线 X、Y 轴坐标分别捆绑为簇,输出为一维簇数组,然后捆绑为簇,创建簇数组送给 XY 图。

XY 图显示两条曲线

对于多曲线显示,方法二和方法三可以通用(如下图),继续按上面的方法添加更多数据即可。但需要注意,方法一只能够用于两条曲线显示,更多维的数组数据就不符合 XY 图控件的数据要求了。

XY 图多曲线显示

曲线实时显示

用 XY 图来实时显示数据曲线还是挺 tricky 的,需要用到移位寄存器来动态更新送到 XY 图中的数组。

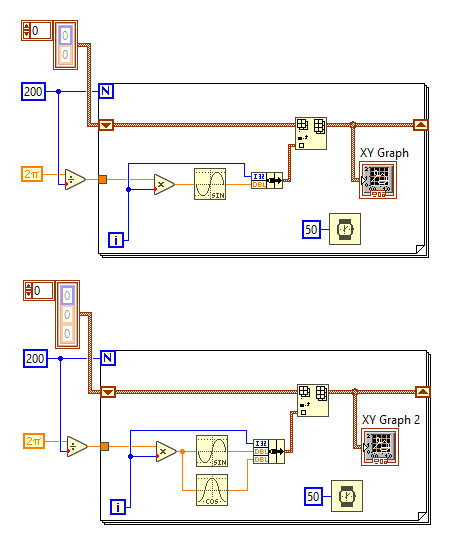

XY 图实时显示曲线

显示效果如下:

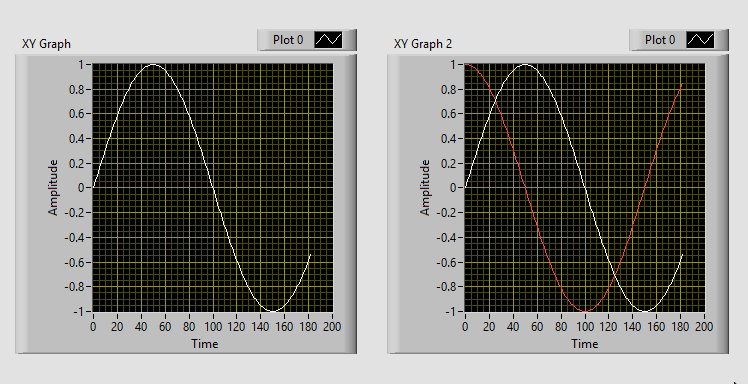

XY 图动态显示

需要注意的是,和多曲线显示中的方法一类似,由于输入 XY 图控件的数据是数组,这个方法也只能同时显示两条曲线。

更多曲线的实时显示我也没有继续研究,目前已经够我使用了,如果你还有好的方法,敬请留言讨论!
